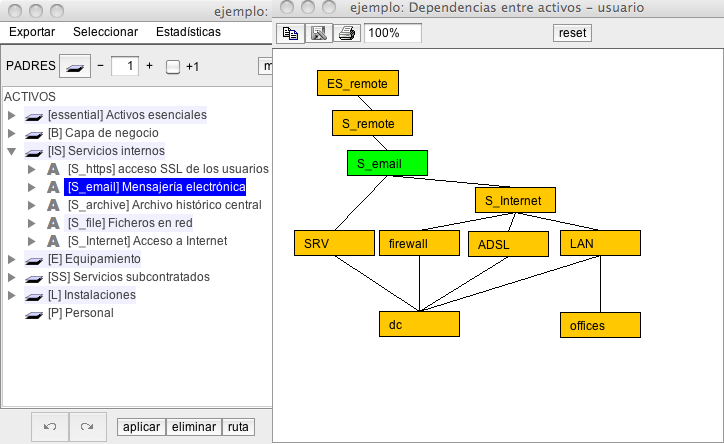

El gráfico muestra las relaciones de dependencia entre activos. Solo presenta aquellos activos seleccionados en el panel principal y los relacionados con los seleccionados. Si no se selecciona nada, se presentan todos los activos.


PILAR aplica una serie de heurísticos para ubicar los activos de forma que se respete lo más posible la estructura de capas, pero que en ningún momento un activo "superior" esté por debajo de un activo "inferior". De esta forma todas las dependencias van de arriba a abajo. Sin embargo, si el gráfico no es agradable, el usuario puede recolocar los activos según desee (use el ratón para seleccionar y llevar a otra posición.).


Actualmente PILAR incluye 2 algoritmos de posicionamiento automático de nodos (sabiamente denominados (1) y (2)). La única diferencia reside en el posicionado automático.


El gráfico sigue la selección en la pantalla principal de dependencias. Así pues, si  selecciona un activo, un grupo o una capa, solo los activos en el grupo y aquellos otros activos alcanzables directa o indirectamente, aparecerán en el gráfico.




copiar

copia la imagen al portapapeles para pegarlo en algún otro sitio


guardar

almacena el dibujo en un fichero gráfico. Los formatos de imagen disponibles dependen de su ordenador; algunos formatos son casi universales

jpg, JPEG, png


imprimir

para enviar el gráfico a una impresora

escala

para cambiar el tamaño de la imagen


reset

reposiciona las cajas heurísticamente
