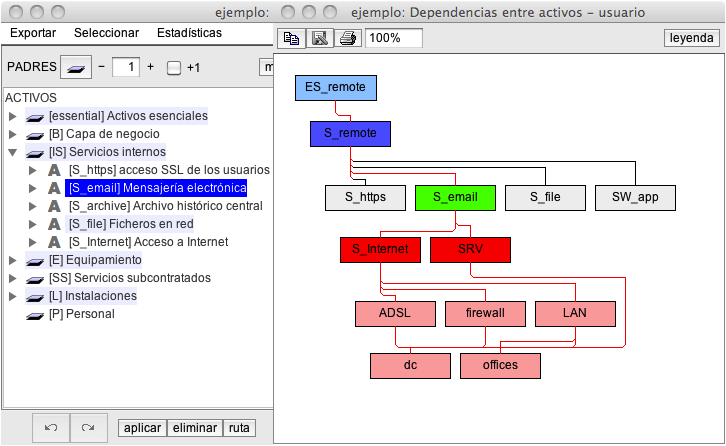

El gráfico muestra las relaciones de dependencia entre activos. Solo presenta aquellos activos seleccionados en el panel principal y los relacionados con los seleccionados. Si no se selecciona nada, se presentan todos los activos.


Los activos se posicionan en la pantalla de forma heurística de tal forma que todas las relaciones de dependencia van hacia ‘abajo’. PILAR crea unos buses o pistas de conexión entre activos, evitando que los enlaces pasen por encima de los activos.


La gráfica sigue lo que se va seleccionando en la pantalla principal.


Por último, dentro del gráfico, si se selecciona un activo (haciendo clic en él), se marcan en color aquellos que están por encima (rojo) o por debajo (azul), directa o indirectamente.




copiar

copia la imagen al portapapeles para pegarlo en algún otro sitio


guardar

almacena el dibujo en un fichero gráfico. Los formatos de imagen disponibles dependen de su ordenador; algunos formatos son casi universales

jpg, JPEG, png


imprimir

para enviar el gráfico a una impresora

escala

para cambiar el tamaño de la imagen


leyenda

muestra el código de colores
