Mapa de dependencias entre capas
El gráfico muestra las relaciones entre las capas. Una capa L1 depende de una capa L2 si hay algún activo en L1 que dependa de algún activo en L2.
Si es un modelo “limpio”
- las capas superiores dependen solamente de capas inferiores
- las capas inferiores dependen solamente de capas superiores
- puede haber dependencias internas en las capas
Lo anterior no es obligatorio; pero los proyectos que no se adhieren a la regla son más difíciles de entender y explicar.

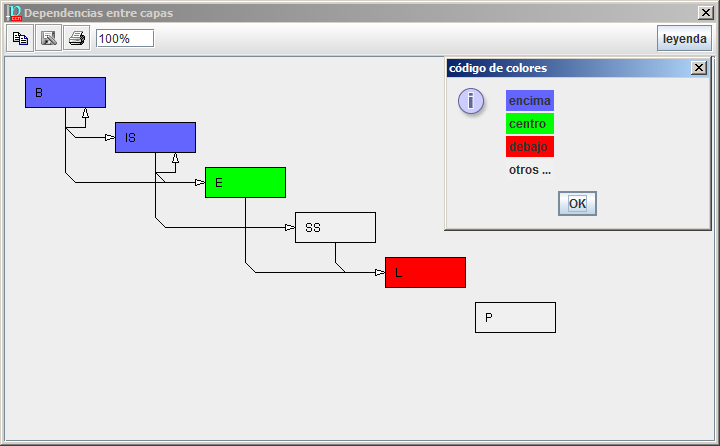

Cuando haga clic en una capa, el gráfico se colorea:
|
azul profundo |
capas superiores directamente relacionadas |
|
verde |
la capa de la referencia |
|
rojo brillante |
capas inferiores directamente relacionadas |
|
gris |
no relacionadas |
|
|
copiar |
copia la imagen al portapapeles para pegarlo en algún otro sitio |
|
|
guardar |
almacena el dibujo en un fichero gráfico. Los formatos de imagen disponibles dependen de su ordenador; algunos formatos son casi universales jpg, JPEG, png |
|
|
imprimir |
para enviar el gráfico a una impresora |
|
|
escala |
para cambiar el tamaño de la imagen |
|
|
leyenda |
muestra el código de colores |
Estas gráficas presentan un botón MEMORIA que permite memorizar diagramas bajo un nombre
|
nueva etiqueta |
define una nueva etiqueta con un nombre |
|
renombrar |
permite cambiarle el nombre a una etiqueta |
|
eliminar |
permite eliminar una etiqueta |
|
cargar |
el diagrama actual se guarda bajo el nombre de la etiqueta |
|
seleccionar |
se recupera el diagrama referenciado |
