Mapa de dependencias entre activos
Este mapa sirve para estudiar gráficamente las dependencias entre activos.
Los activos se presentan en capas. La ubicación es fija: para reubicarlos habría que reposicionarlos en el árbol de activos.

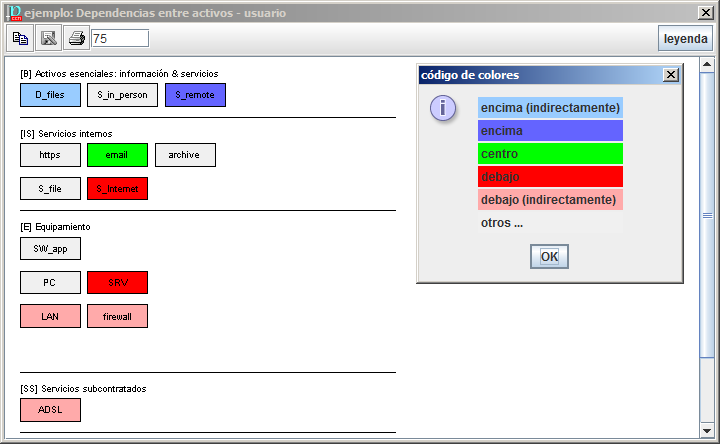

Cuando se selecciona un activo, el mapa se colorea:
|
azul claro |
activos superiores relacionados indirectamente |
|
azul fuerte |
activos superiores relacionados directamente |
|
verde |
el activo seleccionado |
|
rojo fuerte |
activos inferiores relacionados directamente |
|
rojo claro |
activos inferiores relacionados indirectamente |
|
gris |
sin relación |
Para modificar las dependencias
Mientras que tiene seleccionado un activo (verde) se puede ir a otro activo y hacer clic en el botón derecho del ratón:
- para agregar este activo como superior del seleccionado
- para agregar este activo como inferior del seleccionado
- para eliminar la dependencia entre este activo y el seleccionado

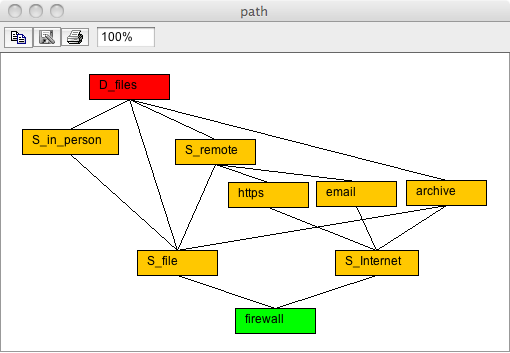

Para describir la vía de dependencia entre un activo y otro
- seleccione el padre (verde)
- seleccione el hijo (botón derecho del ratón)
- clic en RUTA
|
|
copiar |
copia la imagen al portapapeles para pegarlo en algún otro sitio |
|
|
guardar |
almacena el dibujo en un fichero gráfico. Los formatos de imagen disponibles dependen de su ordenador; algunos formatos son casi universales jpg, JPEG, png |
|
|
imprimir |
para enviar el gráfico a una impresora |
|
|
escala |
para cambiar el tamaño de la imagen |
|
|
leyenda |
muestra el código de colores |
